智能化模块测试线
获取产品手册
产品介绍

自动上料+GT-730RF测试+GT-750烧录+GT-750功能测试+下料机(卷带热封包装)
★在线激光发码
★在线打印贴标
★UPH1500xN


统一规格型号单击组件,对于产品,仪器的要求简单,测试工位配置更快捷有效,解决瓶颈问题。

应用范围

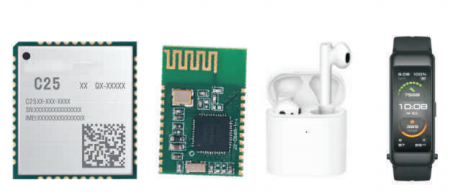

蓝牙模块、WIFI模块、5G模块、RF射频、TWS、的测试


系统参数
System Parameter

精准机构设计
222

测试数量

    最大可测试

8-32PCS

模式

整线联机

测试速度

测试产能

UPH:1600PCSxN(根据测试环境时间定论)

         吸嘴

4吸嘴

测试核心

支援类型

蓝牙模块、Wifi模块、5G模块、RF射频、TWS的测试烧录等

核心类型

指定

双500万像素CCD
111

移动系统

传动系统

X轴,U轴直线电机驱动

驱动系统

进口高精密松下伺服马达

放置精密

±0.01mm

 X/Y/Z轴驱动

X/Y/Z轴:±0.01mm: U轴:0.15°

定位系统

           CCD

上下双CCD, 130万像素,下CCDY轴移动

双轨TRAY盘设计
333

   影响处理速度

0.01S/device

进出料装置


    带装
(Tape)

8-32MM料枪,可同时搭载编带出料

自动带装出料,8-44mm可调节,自动打点,支持激光打点、喷码

      盘装(Tray)

双轨iiTray零换盘时间,可同时放置OK盘,待测盘各20

Tray打点

Tray打点,支援数量,英文字母,激光喷码

智慧化软体
44

其他

Ng

选购

MES系统

定制MES系统

镭射标识

TRAY/TAPE镭射打印

引脚检测

弓|脚/MARKING/表面3D检测

核心指定

指定核心

完善外观设计
55

换线时间

 换线

模组化作业,智慧化软件调用

测试标识

标识方式

搭载油墨打印模组/激光标识选配)

控制系统

        电源

220-240V单相/50-60 Hz

功耗

2.5KWX4(额定最大功)

气源

0.6 MPa, 45L/min

单机外观

机器尺寸(W*D*H)

W1400 mm D1300 mm H1600 mm

机器重量

950KG


核心优势

芯片支援度 与台湾及本土优势核心厂商合作,支援100,000 种以上IC类型,領先业界,支援UFS、eMMC、MCU、Flash等产品。

机台稳定性 机台自行研发设计,完整的组装测试及产品管理流程

刻录速度 设备检测烧录速度领先同业,同样产品下,烧录测试速度高出30%~300%。

售后服务 我们拥有博士硕士专家团队,服务据点超过10个,客户群体超越1000个。

光学定位 拥有独立研发光学团队,自行开发相关对位及算法技术,全系列产品配置CCD光学定位位系统,让生产拥有最佳效率。

扩充兼容性 机台选配功能众多,可加装激光或喷墨打印装置;更换核心即可升级产品提生性能,可根据不同客户端的要求及分类做出最好的注册及配置
